Puoi facilmente eliminare le porte virtuali dal tuo sistema seguendo questi semplici passaggi:
- Fare un solo clic sulla coppia di porte virtuali da eliminare in Serial Port Explorer. Entrambe le porte devono essere chiuse per eliminarle.
- Fai clic sul pulsante "Elimina coppia".
- Confermare la cancellazione della porta se richiesta.
La stessa procedura può essere utilizzata per eliminare tutte le porte virtuali contemporaneamente. Per fare ciò, non scegliere una coppia di porte virtuali e, quando nella scheda "Gestisci porte", selezionare l'opzione "Elimina tutto". Questo cancellerà tutte le porte anche se sono attualmente aperte da altre applicazioni.
Impostazioni avanzate della porta seriale
e pinout personalizzati
Potrebbero esserci momenti in cui è necessario impiegare piedinature personalizzate quando si interagisce con determinati dispositivi o applicazioni. I piedinidi determinano il modo in cui le linee di segnale di una porta seriale sono collegate. Il driver Virtual Serial Port offre tre diversi preset di pinout personalizzati. Loro sono:

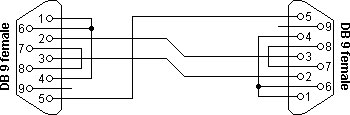

Standard - usa la piedinatura della linea di segnale predefinita. Questo pinout implementa uno schema null-modem RS232 standard con handshaking parziale.

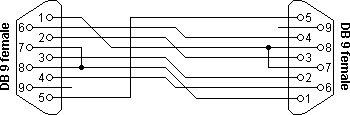

Modalità loopback - questo preset di pinout utilizza uno schema null modem RS232 con handshaking loopback.
Pinouts personalizzati - qui puoi selezionare il pinout delle linee di segnale che vuoi e salvarlo per un uso futuro.

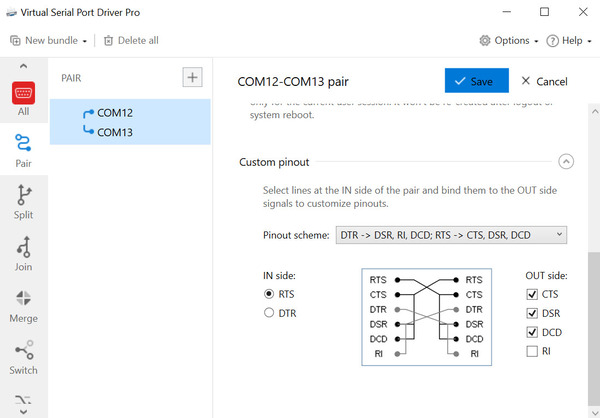

La creazione di un pinout personalizzato comporta
la seguente procedura.
- Passare alla scheda "Piedinatura personalizzata" in VSPD.
- Scegli la coppia di porte seriali virtuali che saranno personalizzate.
- Selezionare una delle linee di segnale che verranno utilizzate dalla lista "lato IN della coppia" e controllare le caselle di controllo corrispondenti sul lato OUT.
Infine, ecco una panoramica dei termini necessari per comprendere le linee dei segnali e la loro funzionalità. Questa informazione è importante se si stanno creando dei pinout personalizzati.
- RTS - Richiesta di invio - Questo segnale avrà una tensione positiva ed è asserito per preparare il dispositivo DCE ad accettare i dati trasmessi dal dispositivo DTE.
- DTR - Pronto DTE - Questo segnale viene asserito dal dispositivo DTE quando è pronto per aprire un canale di comunicazione.
- OUT1 - L'hardware specializzato fa uso di questo segnale e il suo significato è determinato dalla specifica apparecchiatura.
- OUT2 - Utilizzare questo segnale per controllare l'interruzione della manutenzione dell'UART.
- CTS - Cancella per inviare - Il DCE asserisce questo segnale per comunicare al dispositivo DTE che può iniziare la trasmissione dei dati. Questo segnale, così come l'RTS, sono spesso usati come segnali di handshaking.
- DSR - Pronto DCE: il segnale viene asserito da un modem se vengono soddisfatte queste condizioni:
Il modem è collegato a una linea telefonica attiva sganciata.
Il modem è in modalità dati.
Il modem ha completato la composizione e sta generando un tono di risposta.
- DCD - Carrier Detect - Un modem asserirà questo segnale durante la connessione a un telefono. Viene deasserito in assenza di un tono di risposta adeguato.
- RI - Indicatore suoneria - Quando il dispositivo DCE è un modem, questo segnale viene asserito quando la linea telefonica riceve un segnale di suoneria.
- DTE - Apparecchiatura terminale di dati - Un calcolatore al terminale che ha un connettore maschio della porta seriale.
- DCE - Apparecchiatura di terminazione del circuito dati: un modem con una porta seriale femmina.
Armati delle conoscenze precedenti, dovresti essere in grado di utilizzare Virtual Serial Port Driver per creare porte seriali virtuali sul tuo computer e creare piedinature personalizzate se lo desideri.
