Schritte Erfassen von serie Daten unter Windows mit COM Port Reader
So lesen Sie die Daten des seriellen Ports und sammeln sie mit dem COM Port Reader. Zuerst müssen Sie das Tool herunterladen, installieren und starten. Dann müssen Sie eine Überwachungssitzung wie folgt starten:

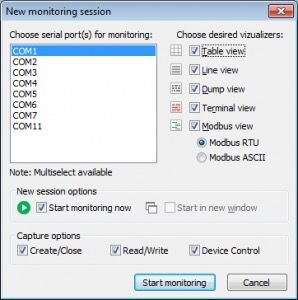

1. In Serial Port Reader gehen Sie zum "Hauptmenü", wählen "Sie Sitzung -> Neue Sitzung". Alternativ können Sie auf das Symbol "Neu" in der Hauptsymbolleiste klicken oder "Strg + N" drücken. Dies ruft den Bildschirm "Neue Überwachungssitzung" auf.
2. Wählen Sie die Anzeigemodi aus, die während Ihrer Überwachungssitzung angezeigt werden sollen:
Tabellenansicht – Aufgezeichnete IRPs werden in Form einer Tabelle angezeigt
Linienansicht – Anforderungen, die über eine bestimmte serielle Leitung übergeben werden, werden zusammen mit Details angezeigt
Dump-Ansicht – zeigt Daten an, die über die serielle Leitung übertragen wurden
Terminalansicht – Alle empfangenen Daten werden in ASCII-Zeichen auf einer Textkonsole angezeigt.
Modbus-Ansicht zeigt empfangene und gesendete Modbus-Daten an (RTU und ASCII).
Die Schaltflächen "Alle auswählen" und "Keine auswählen" erleichtern die Auswahl.
3. Wählen Sie, ob Sie sofort mit der "Überwachung beginnen" oder in einem neuen "Fenster starten möchten", um das unmittelbare Verhalten einer neuen Sitzung zu überprüfen.
4. Unter "Aufnahmeoptionen" können Sie die Ereignisse angeben, die Sie erfassen möchten - Erstellen / Schließen, Lesen / Schreiben, Gerätesteuerung.

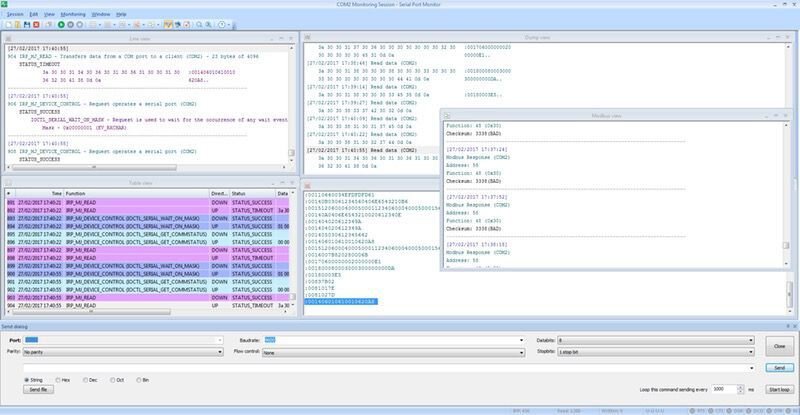

5. Klicken Sie auf "Überwachung starten", um die Sitzung zu aktivieren. Ein neues Überwachungsfenster wird angezeigt.
6. Um die Sitzung zu speichern, wählen Sie im Hauptmenü 'Sitzung -> Sitzung speichern / Sitzung speichern als'. Alternativ können Sie auf das Symbol "Speichern" in der Hauptsymbolleiste klicken oder drücken ‘Ctrl + S’.
Geben Sie Ihrer Sitzung einen aussagekräftigen Namen, damit Sie später zur Analyse zurückkehren können.
Verstehen Sie RS232 Verbindung und Signale

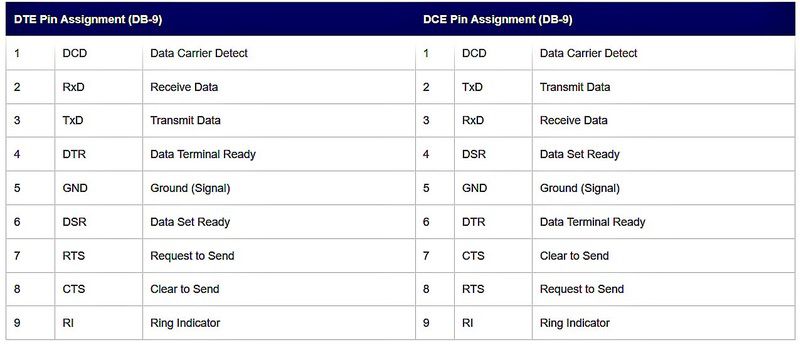

• DTE und DCE
DTE steht für Data Terminal Equipment. Ein Beispiel für eine DTE ist ein Computer. DCE steht für Data Communication Equipment. Ein Modem ist ein hervorragendes Beispiel für eine DCE.
Ein DTE wird normalerweise mit einem männlichen Stecker geliefert, während ein DCE mit einem weiblichen Stecker geliefert wird. Dies ist nicht immer der Fall. Hier ist ein einfacher Test, um den Gerätetyp zu bestätigen. Messen Sie mit einem Voltmeter Pin 3 und Pin 5 eines DB-9-Connectors. DTE-Geräte zeigen eine Spannung von -3 V bis -15 V an. DCE-Geräte haben die Spannung an Pin 2.
Hinweis: Das Ergebnis für einen DB-25-Connector ist umgekehrt (siehe untenstehende DB-9-Konvertierungstabelle).

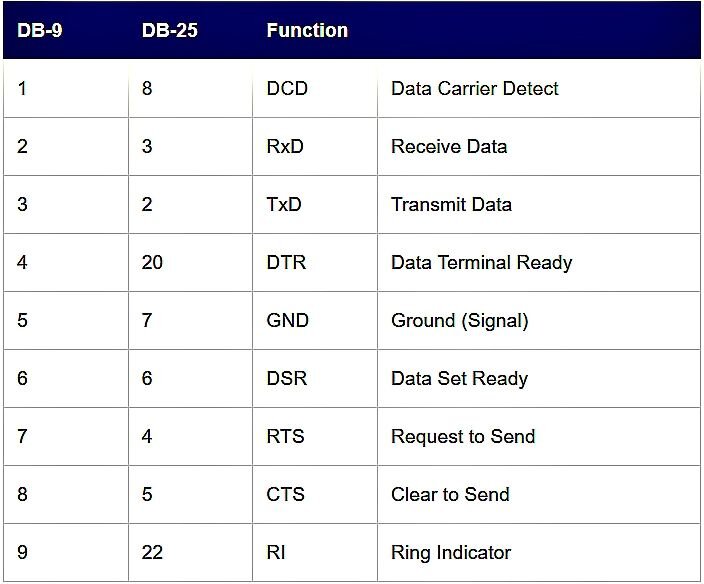

• DB-9 zu DB-25 Konvertierung
• RS-232-Verbindungen

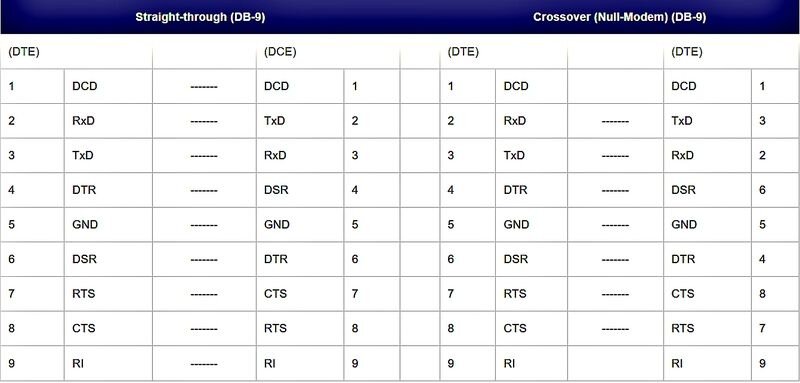

Durchverbindungskabel werden verwendet, um eine DEE (z. B. einen Computer) mit einer DCE (z. B. einem Modem) zu verbinden, wobei alle Signale auf einer Seite mit den entsprechenden Signalen auf der anderen Seite auf einer entsprechenden Eins-zu-Eins-Basis verbunden sind. Wenn zwei DTE-Geräte direkt ohne Modem dazwischen verbunden werden, wird ein Crossover- oder Nullmodemkabel verwendet. Diese Art von Kabelkreuzung überträgt und empfängt Datensignale zwischen den zwei Seiten. Es gibt keinen Standard und viele Variationen, wie die anderen Steuersignale verdrahtet sind. Unten ist ein Beispiel von einem von ihnen:
• RS-232-Signale

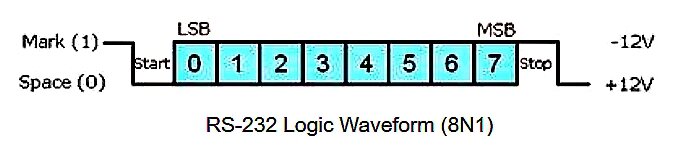

Die obige Grafik zeigt eine typische RS-232-Logik-Signalform (Datenformat: 1 Startbit, 8 Datenbits, keine Parität, 1 Stoppbit). Die Datenübertragung beginnt mit einem Startbit, gefolgt von den Datenbits (LSB zuerst gesendet und MSB zuletzt gesendet) und endet mit einem "Stop" -Bit.
Die Spannung von Logic "1" (Mark) liegt zwischen -3VDC und -15VDC, während die Logic "0" (Space) zwischen + 3VDC und + 15VDC liegt.
RS-232 verbindet die Masse von zwei verschiedenen Geräten miteinander, was die sogenannte "unsymmetrische" Verbindung ist. Unsymmetrische Verbindungen haben eine Abstandsbegrenzung von 50 Fuß (ca. 15 Meter) und sind sehr geräuschanfällig.
